علائم ایمنی و مارکینگ سنگ

رعایت نکات ایمنی در استفاده از سنگ ها بسیار حائز اهمیت است، لذا در این مقاله به بررسی علائم درج شده روی سنگ ها می پردازیم. کارشناسان FEPA (Federation of European Producers of Abrasives) از سال 1955 میلادی اقدام به تعریف، توسعه و به روزرسانی استاندارد برای درج اطلاعات روی سنگ ها کرده اند. در حال حاضر اطلاعات زیر بر اساس استاندارد BS EN12413  و یا BS ISO 525 روی سنگ ها درج می شوند. در ادامه مقاله هر یک را به صورت جداگانه توضیح می دهیم

1. نوع سنگ
2. اندازه سنگ
3. مشخصات سنگ
4. حداکثر سرعت مجاز (درج این مورد الزامی است)
5. محدودیت های استفاده (درج محدودیت در صورت وجود الزامی است)
6. سایر اطلاعات غیر ایمنی

• شکل یا فرم سنگ

شکل یا فرم سنگ بر اساس استاندارد ISO روی سنگ درج می شود. به عنوان مثال ISO TYPE 1 و یا ISO FORM 1 در شکل زیر نمایش داده شده است. جهت دریافت جدول رایج ترین فرم های سنگ کلیک کنید.

• اندازه سنگ

اندازه سنگ بر حسب میلیمتر بر روی سنگ درج می شود. برای مثال 600x50x203 معرف سنگی به قطر 600 میلیمتر، ضخامت 50 میلیمتر و قطر سوراخ داخلی 203 میلیمتر است.

• مشخصات سنگ

مشخصات سنگ بر اساس مجموعه ای از اعداد و حروف روی سنگ درج می شود که مشخص کننده ساختار سنگ است. ساختار سنگ نیز بیانگر جنس و اندازه دانه های ساینده، نوع چسب سنگ و سایر اجزا تشکیل دهنده سنگ است. اطلاعات کامل در این خصوص را می توانید در مقاله ساختار سنگ (کلیک کنید) مطالعه کنید.

• حداکثر سرعت مجاز

یکی از مهمترین پارامترها در امنیت کار با انواع سنگ توجه به سرعت درج شده روی سنگ است. این سرعت می بایست به اطلاع اپراتور سنگ رسانده شود و اطمینان حاصل شود که سنگ در بازه مجاز استفاده می شود. حداکثر سرعت مجاز برای سنگ های با قطر بیش از 80 میلیمتر به دو روش زیر درج می شود.

1. سرعت خطی (محیطی) در بزرگترین قطر سنگ، بر حسب متر بر ثانیه
2. سرعت دورانی سنگ بر حسب دور بر دقیقه

برای سنگ های با قطر کمتر (قطر زیر 80 میلیمتر) حداکثر سرعت مجاز در دستورالعملی به صورت جداگانه همراه با سنگ ارائه می شود.

همانطور که پیشتر اشاره شد، حداکثر سرعت مجاز برای سنگ ها از نکات ایمنی بسیار مهم است لذا در بسیاری از سنگ ها علاوه بر درج این عدد بروی سنگ از کد های رنگی به شرح زیر نیز استفاده می شود.

• رنگ آبی – حداکثر سرعت خطی مجاز 50 متر بر ثانیه
• رنگ زرد – حداکثر سرعت خطی مجاز 60 متر بر ثانیه
• رنگ قرمز – حداکثر سرعت خطی مجاز 80 متر بر ثانیه
• رنگ سبز – حداکثر سرعت خطی مجاز 100 متر بر ثانیه
• رنگ آبی و زرد – حداکثر سرعت خطی مجاز 125 متر بر ثانیه

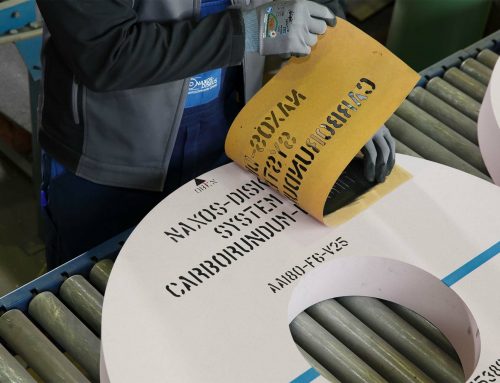

به عنوان نمونه در تصویر مقابل مربوط به سنگ شرکت ناکسوس (Naxos-Diskus) آلمان حداکثر سرعت مجاز درج شده روی سنگ برابر با 50 متر بر ثانیه است. این سرعت توسط کد رنگی آبی نیز مشخص شده است.

• محدودیت های استفاده

محدودیت های استفاده از سنگ ها، توسط حروف اختصاری و بعضا توسط علائم گرافیکی روی سنگ درج می شود. جدول زیر برخی علائم اختصاری و محدودیت های استفاده از سنگ ها را شرح داده است.

• سایر اطلاعات غیر ایمنی

سایر اطلاعاتی که بر روی سنگ ها درج می شود، مرتبط با موارد ایمنی سنگ و استفاده از آن نمی باشد. این اطلاعات شامل موارد زیر است.

• نام و برند سازنده
• شماره سریال تولید، توسط این شماره سازنده امکان رهگیری و دسترسی به اطلاعات تولید را دارد.
• تاریخ مصرف، این مورد برای سنگ های با چسب طبیعی، لاستیکی و رزینی حائز اهمیت است.
• نشانگر نصب، این نشانگر مشخص کننده سنگین ترین نقطه سنگ است و در هنگام نصب، این نشانگر می بایست به سمت پایین باشد.
